구멍 숭숭 뚫린 무언가 만들기

-




죄송합니다. 정작 이걸 뭐라고 부르는지 이름을 몰라 대충 작성합니다.


대충 토치 또는 화염 방사기 앞에 달린 구멍 뚫린 노즐을 만드는 방법입니다.

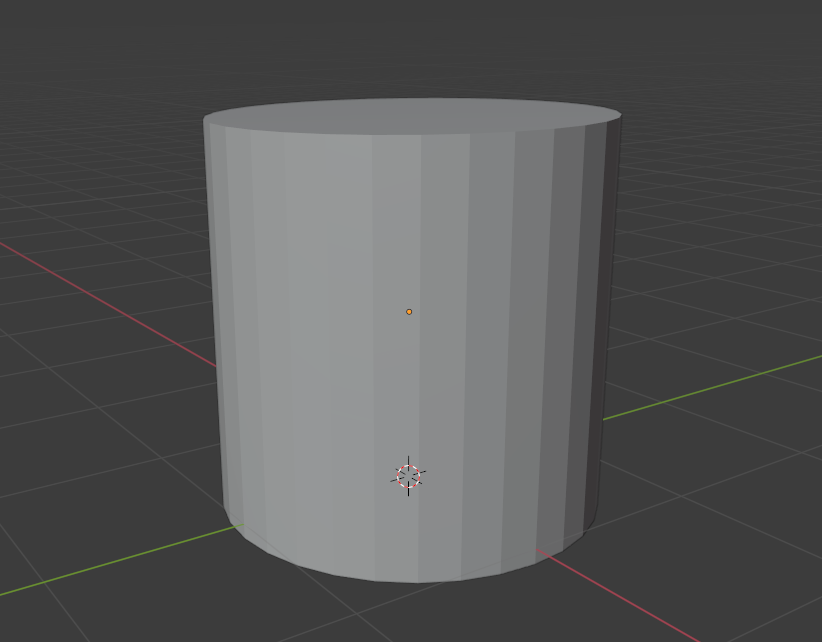

먼저 Base 가 되는 Cylinder를 하나 만듭니다.


그리고 대충 Edge Loop 를 통해 루프를 여러개 만듭니다.

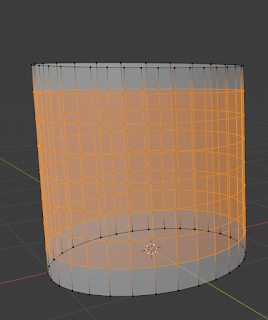

다음 구멍을 뚫을 모든 면을 선택해 준다음


Select 메뉴에서 Checker Deselect 를 해주면 격자무늬로 버텍스를 선택 해제해주어

결과적으로 버텍스를 번갈아주며 선택한 모양새가 됩니다.

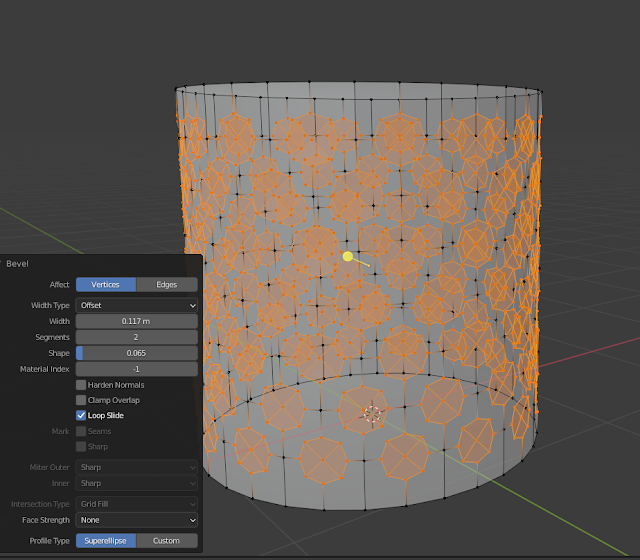

이상태로 Bevel을 주면 되는데 Affect 를 Vertices 로 하면 됩니다.

이때 Width 값을 조정해 구멍의 너비를 정해주면 되며

Segments 수를 최소 2 이상으로 주어 구멍이 원형을 이룰 수 있게 해줍니다.

Shape값은 작게 주시면 됩니다. 이때 반대로 Shape 값을 높게 주면 구멍 모양이 다이아몬드 형태로 변합니다.




완성된 모습입니다.



 마지막으로 Solidify Modify를 주면 두께를 만들어 줄 수 있습니다.
